SL型酚醛玻璃鋼管道泵爲單級單吸離心式管道泵。

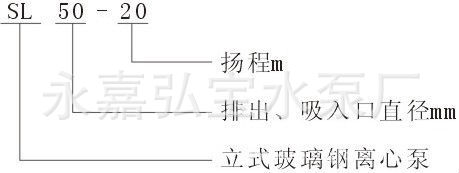

型號意義：
性能參數：
|
型號 |
流量Q m3／h |
揚程 H m |
轉速 n r/min |
效率 η ％ |
汽蝕余量 (NPSH)r m |
電機功率 N kW |
|
SL25-12.5 |
3.2 |
12.5 |
2900 |
37 |
3 |
0.55 |
|
SL40-20 |
6.3 |
20 |
2900 |
45 |
3 |
1.1 |
|
SL50-20 |
12.5 |
20 |
2900 |
57 |
3 |
2.2 |
|
SL50-32 |
12.5 |
32 |
2900 |
47 |
3 |
3.0/4.0 |

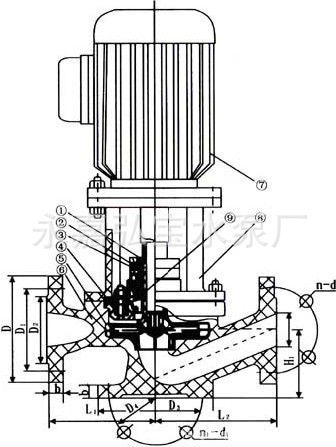

【SL型玻璃鋼管道泵】結構圖：
|
1 |
軸 |
 |
|
2 |
軸套 |
|
|
3 |
機械密封 |
|
|
4 |
泵蓋 |
|
|
5 |
葉輪 |
|
|
6 |
泵體 |
|
|
7 |
電機 |
|
|
8 |
聯結架 |
|
|
9 |
密封壓蓋 |
【SL型玻璃鋼管道泵】外形尺寸：
|
型號 |
DN |
D |
D1 |
D2 |
b |
n |
d |
L1 |
L2 |
H |
H1 |
D3 |
D4 |
b1 |
n1 |
d1 |
|
SL25-12.5 |
25 |
115 |
85 |
65 |
15 |
4 |
14 |
110 |
130 |
430 |
70 |
125 |
100 |
16 |
4 |
14 |
|
SL40-20 |
40 |
145 |
110 |
88 |
19 |
4 |
18 |
140 |
160 |
460 |
80 |
150 |
11O |
15 |
4 |
14 |
|
SL50-20 |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
160 |
180 |
580 |
100 |
172 |
140 |
16 |
4 |
14 |
|
SL50-32(3kw) |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
180 |
200 |
660 |
120 |
200 |
165 |
20 |
4 |
18 |
|
SL50-32(4kw) |
50 |
160 |
125 |
100 |
21 |
4 |
18 |
180 |
200 |
680 |
120 |
200 |
165 |
20 |
4 |
18 |
