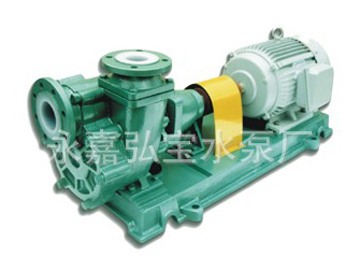

FZB型氟塑料合金自吸泵

FZB型氟塑料合金自吸泵將地下槽中的腐蝕性液體抽送至目標地點，將底端無出口的酸堿槽中的酸堿抽送到目標地點，或用于多個酸槽之間的循環，或用于卸酸等等

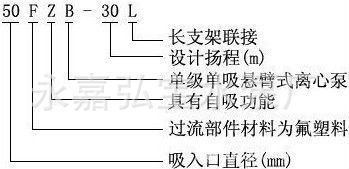

型號意義

結構圖

1 前蓋 F46/HT200
2 連接法蘭 F46/HT200
3 泵體 F46/HT200
4 葉輪 氟塑料合金
5 泵蓋
6 機械密封 四氟乙烯-氧化鋁、碳化矽、硬質合金

外形結構圖（短支架）

系列 型號 外型及安裝尺寸 進口法蘭尺寸 出口法蘭尺寸
L S P f W T H h x k i j m n-d e g n 4-t
短支架 32FZB-15 450 100 160 80 180 140 230 90 55 10 32 90 120 4-11 32 90 120 4-11
40FZB-20 590 310 160 110 220 170 305 140 65 12 40 100 130 4-13 40 100 130 4-13
40FZB-30 590 310 160 110 220 170 305 140 80 12 40 100 130 4-13 40 100 130 4-13
50FZB-20 590 310 160 110 220 170 305 140 65 12 50 100 130 4-13 50 100 130 4-13
50FZB-30 590 310 160 110 220 170 305 140 80 12 50 100 130 4-13 50 100 130 4-13

外形結構圖（長支架）

系列 型號 外型及安裝尺寸 進口法蘭尺寸 出口法蘭尺寸
L S P f W T H h x k i j m n-d e g n n-t
長支架 65FZB-20L 1100 600 250 180 390 350 440 212 80 20 65 145 185 4-18 50 125 165 4-18
65FZB-30L 1200 660 300 200 450 400 480 232 100 24 65 145 185 4-18 50 125 165 4-48
80FZB-20L 1200 660 300 200 450 400 480 232 100 24 80 160 200 8-18 65 145 185 4-18
80FZB-30L 1240 740 330 210 500 450 520 260 110 24 80 160 200 8-18 65 145 185 4-18
