排汙泵

當前位置：首頁-産品展示-排汙泵

精品少妇一区二区三区免费观

PW型卧式污水泵不锈钢離心泵耐腐泵

PWF型耐腐蝕汙水泵是單級、單吸、懸臂式耐腐蝕的離心汙水泵。泵吸入口爲軸向水平方向，泵吸出口可根據需要裝成水平垂直方向。

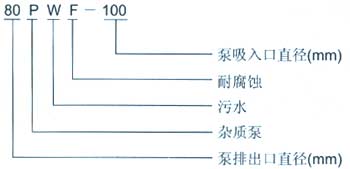

耐腐蝕汙水泵型號意義：

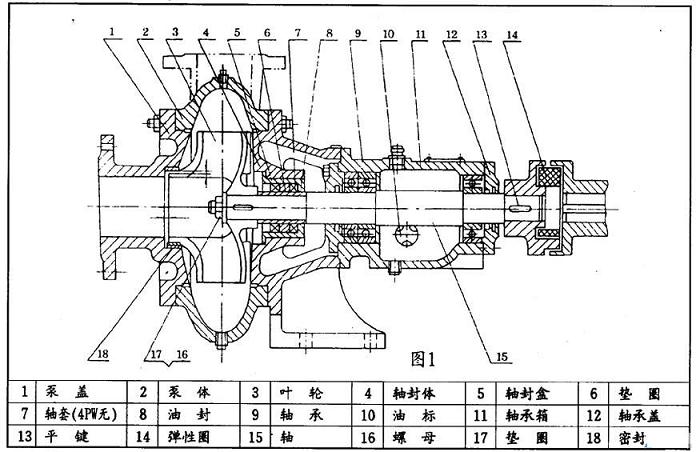

耐腐蝕汙水泵産品參數：PWF不鏽鋼汙水泵（耐腐蝕汙水泵）結構圖:

序號	型　　號	流量		揚程 m	轉速 r/min	功率(kW)
序號	型　　號	m3/h	L/s	揚程 m	轉速 r/min	軸功率	功率
1	50PW-65 50PWF-65	14.5	4	16	1440	2.47	4
2	50PW-65 50PWF-65	25	6.94	32	2900	3.35	4
3	80PW-100 80PWF-100	56	15.5	13.5	1440	4.1	5.5
4	80PW-100 80PWF-100	90	25	26	2900	7	11
5	100PW-125 100PWF-125	100	27.8	12.5	1440	5.7	7.5
6	21/2PW	60	16.6	9.5	1440	2.5	4
7	21/2PW	90	25	26	2920	11	15
8	21/2PW	90	25	43	2940	17	22
9	4PW	100	27.8	11	960	4.7	7.5
10	4PW	160	44.4	25.5	1460	18	30
11	6PW	300	83.3	14	980	17	30
12	6PW	350	97	27	1450	42	55
13	8PW	500	139	13	730	29	45
14	8PW	550	153	25	980	59.5	75
15	10PW	800	222	13.5	730	40.2	75
16	10PW	1000	278	25	980	92

型號	F(mm)	T(mm)	底閥內徑	備注
21/2PW	2	0.15~0.22	Φ150
4PW	2	0.175~0.255	Φ200

表1

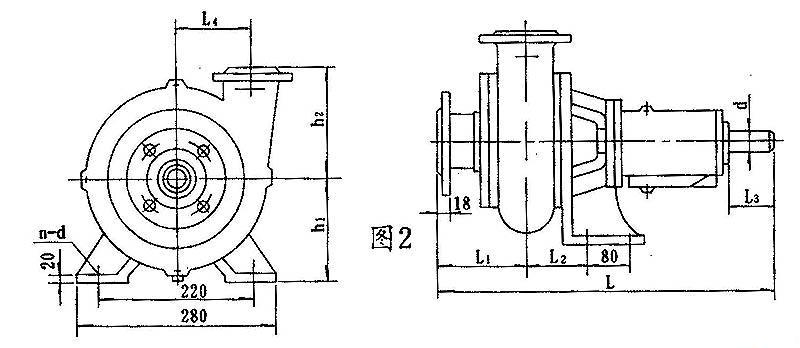

PW、PWF型悬臂式离心污水泵 (外型尺寸):

精品少妇一区二区三区免费观

産品型號
産品型號	L1	L2	L	L3	d	L4	h1	h2	n-d
2½PW	160	105	571	46	Φ30	122.5	180	200	4-Φ19
4PW	214	122.5	658.5	58	Φ5	190	180	200	4-Φ19

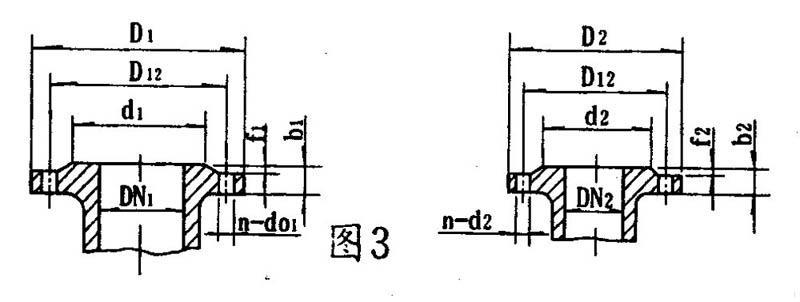

二、泵的进口法兰连接尺寸图3

産品型號	吸入口法蘭							排出口法蘭
産品型號	DN1	d1	D12	D1	f1	b1	N-d01	DN2	d2	D12	D2	f2	b2	n-d02
2½PW	80	125	150	185	3	18	4-Φ18	70	110	130	160	3	18	4-Φ14
4PW	100	145	170	205	3	18	4-Φ18	100	145	170	205	3	18	4-Φ18

三、泵的进出口锥管连接尺寸图3

産品型號	吸入口法蘭							排出口法蘭
産品型號	DN1	d1	D12	D1	f1	b1	N-d01	DN2	d2	D12	D2	f2	b2	n-d02
2½PW	100	158	180	220	3	20	4-Φ17.5	80	135	160	190	3	22	4-Φ18
4PW	200	255	280	315	3	22	4-Φ18	150	212	240	285	3	26	14-Φ17.5
